Abkrätzen

ABKRÄTZMASCHINEN

für schonende Ofenreinigungen

Insbesondere bei der Weiterentwicklung von Abkrätzmaschinen konnten die Schwerpunkte Automatisierung und Prozessoptimierung erfolgreich eingebracht werden. Durch den Einsatz von luftgekühlten Kamerasystemen mit angeschlossener digitaler Bildverarbeitung wurde ein vollautomatisches System zum Abkrätzen entwickelt. Die Kameras werden so an der Maschine angeordnet, dass sie immer das gesamte Schmelzbad erfassen. Die dabei aufgenommenen Bilder werden in einer Auswerteeinheit in Echtzeit analysiert. Diese liefert über eine integrierte Schnittstelle Daten über Position und Menge der Krätze an die Maschinensteuerung. Diese Daten werden zuverlässig in Bewegungsbefehle umgesetzt, so dass der Abkrätzvorgang vollautomatisch und ohne Bediener erfolgt.

Vorteile

  • Erhöhte Personalsicherheit durch geschützte Bedienkabine
  • Schutz der Ofenauskleidung durch präzise Steuerung mit Joystick
  • Einstellbarer Anpressdruck des Krätzeschildes zum Schutz des Feuerfestmaterials
  • Legierungskorb zum Einwaschen von Magnesium o. a. Legierungsbestandteilen
  • Automatischer Wechsel zwischen Krätzeschild und Legierungskorb bzw. anderen Werkzeugen
  • Gleiches Schienensystem wie unsere Chargiermaschinen
  • Mitfahrender wechselbarer Krätzetrog

Stabile Entkrätzmaschinen zum Abschäumen, Mischen der Schmelze sowie zum Reinigen der Schmelz– und Warmhalteöfen. Wir bieten folgende Maschinentypen:
  • Entkrätzmaschine mit Teleskopmast
  • Entkrätzmaschine mit starrem Mast

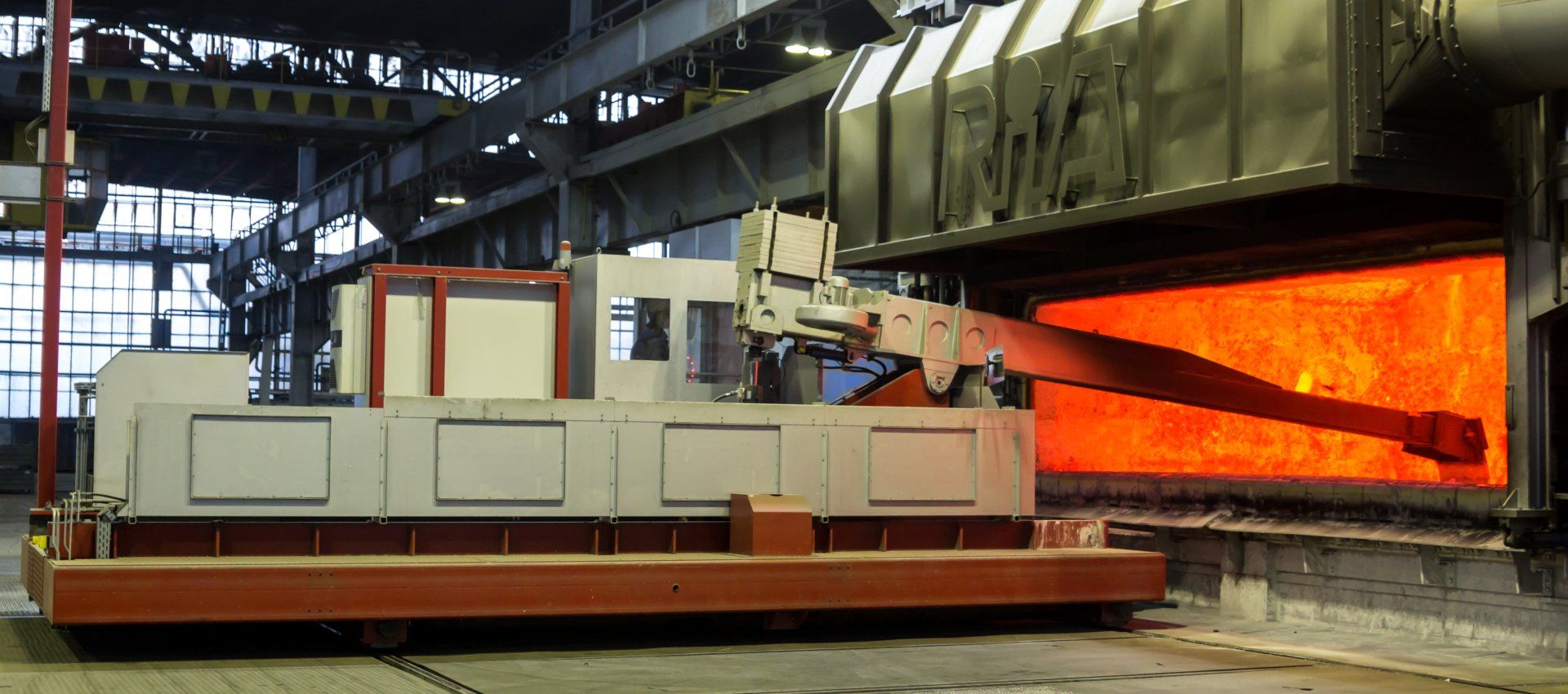

Grundsätzlich sind die RIA Abkrätzmaschinen schienengebundene Fahrzeuge. Die Basis bildet ein stabiler Grundrahmen, der mit Radblöcken ausgerüstet ist. Auf diesem Grundrahmen befinden sich die Bedienkabine, der Schaltschrank, das Hydraulikaggregat und ein elektromotorisch angetriebener Fahrwagen. Dieser verfährt auf Führungsschienen den Abkrätzmast in den Ofen. Der Mast ist am Fahrwagen schwenkbar gelagert. Die Schwenkbewegung erfolgt durch einen Hydraulikzylinder. Dieser einfache, aber robuste Aufbau gewährleistet kontinuierlich gute Ergebnisse und bildet die Grundlage für das In-Furnace Dross Processing.

Die präzisen Bewegungen der Maschine und die einprogrammierte Feuerfestkontur des Ofens sowie der definierte Anpressdruck des Schildes verhindern Kollisionen mit der Ofenauskleidung. Damit wird der Instandhaltungsaufwand am Feuerfest deutlich reduziert. Durch den Einsatz einer RIA Abkrätzmaschine erhöht sich die Arbeitssicherheit nicht nur im vollautomatisierten Prozess signifikant, auch bei manueller Bedienung ist das Personal durch eine stabile wärmeisolierte Bedienkabine vor der Wärmestrahlung und dem Flüssigmetall geschützt. Weiterhin werden die Fahrwege von  Sicherheitslaserscannern überwacht.

Beide Systeme konnten, in Kombination mit den bestehenden Vorteilen der Abkrätzmaschine, aus dem Werkzeug Abkrätzmaschine die Technologie des Abkrätzens machen.

Technische Daten

  • Masthub: bis zu 10.000 mm
  • Zykluszeit: 8 bis 12 Minuten
  • Features: In-Furnace Dross Processing, mitfahrender Krätzekübel, Schildwechselfunktion, Legierungskorb
